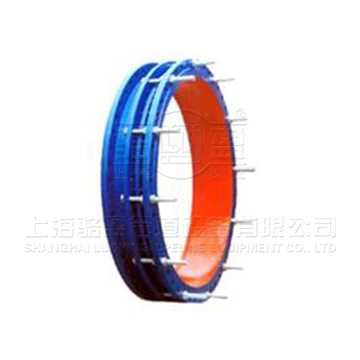

SSQ-3套管式伸縮器通稱伸縮節或管道補償器。其結構形式同套管式鑄鐵伸縮器幾乎一樣。套管式伸縮器該產品內管材分為鑄鐵（HT）、鍍鋅（DX）和鋼制（SF）三種。 SSQ-3套管式伸縮器在一定范圍內可軸向伸縮，能大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮,一旦越過其很大伸縮量就起到限位的作用,確保管道的安全運行。套管式伸縮器該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了大方便，給長距離管路因溫差伸縮起到了很好的調節作用。

產品安裝注意事項：
1、套管式伸縮器在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求。
2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致，
3、水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。
4、嚴禁用伸縮器變形的方法來調整管道的安裝超差，以免影響套管式伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
6、管系安裝完畢后，應盡快拆除伸縮器上用作安裝運輸的黃色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、套管式伸縮器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
SSQ-3套管式伸縮器在一定范圍內可軸向伸縮，能大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮,一旦越過其很大伸縮量就起到限位的作用,確保管道的安全運行。
1能夠實現軸向位移，補償管道伸縮。
2具有限位裝置，避免拉脫。
3方便泵閥的拆裝和后期的維護。
4吸收地陷對管道的不良影響。



序號	名稱	數量	材料
1	本體	1	灰鑄鐵,球墨鑄鐵
2	密封圈	1	NBR
3	壓蓋	1	灰鑄鐵,球墨鑄鐵
4	螺柱	n	Q235A,35，1Cr8Ni9Ti
5	螺母	5n	Q235A,20，1Cr8Ni9Ti



公稱通徑 DN	很小長度 Lmin	安裝長度 L	很大長度 Lmax	伸縮量 (mm)
40	130	150	170	40
50	135	155	175	40
65	150	175	200	50
80	170	200	230	60
100	170	205	240	70
125	190	225	260	70
150	210	250	290	80
200	220	260	300	80
250	235	275	315	90
300	235	280	325	90
350	250	295	340	90
400	260	305	350	90
450	260	305	350	90
500	270	315	360	100
600	280	330	380	100
700	300	350	400	100
800	330	380	430	100
900	330	380	430	100
1000	350	400	430	100
1200	350	400	450	100
1400	390	445	450	110
1600	410	465	500	110
1800	430	482	520	110
2000	450	510	540	120
2200	480	545	570	130
2400	500	570	610	140
2600	540	615	640	150
2800	580	660	690	160
3000	650	750	740	200
